商品の詳細:
|
| キーワード: | ポゴ・ピン・スプリング・コンタクト・スムード | 長さ: | 4mm~10mm |
|---|---|---|---|
| 定位電流と電圧: | 5A/12V (カスタマイズ可能) | 許容性: | +-0.01mm |
| 表面の荒さ: | ラ08 | 適用する: | PCB,電源,充電装置 |
| 特徴: | 耐火性 安定した伝導性 | プルーンジャー塗装: | 金 に 塗ら れ て ニッケル に 塗ら れ て いる |
| ハイライト: | 10mm ダブルエンドPOGOピン充電,充電装置 双端ポゴピン 10mm,10mmポゴピンピッチPCBマウント |
||

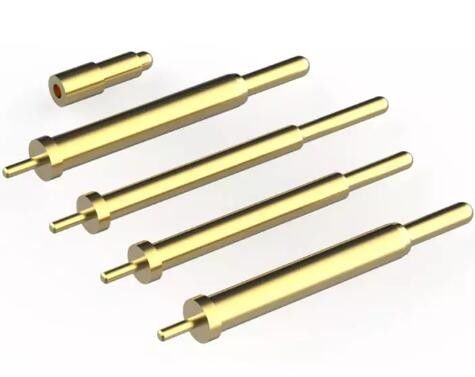

プロのダブルヘッドポゴピン 充電装置
双端ポゴピンは2つのコンタクトポイントと接続することで動作する.スプリングロードされたコンタクトは,一時的または恒久的な接続を可能にします.ポゴピンはPCBに挿入されると,PCBの表面に固定されます.接触はボードの銅パッドと接触するこれは,ポゴピンとPCBの間に電気接続を作成します.
小さくてシンプルなデザインのため,携帯電話やノートPCなどのスペースが限られた電子機器で使用されます.ポゴピンも比較的安価です.
電気検査,バッテリー充電,データ転送など 様々な用途で人気がありますロボットシステムでもよく使われていますロボットの様々な部位との電気接続を可能にします 柔軟性や低コストのおかげでポゴピンは,将来,様々な用途で人気の選択肢であり続けるでしょう..
| ポイント | 記述 |
| デザイン/サイズ | 客の図面やサンプルに従って |
| 材料 |
アルミ:Al6061,Al6063,AL6082,AL7075,AL5052,A380など ステンレス鋼:SS201,SS301,SS303,SS304, (SS304 FOOD GRADE),SS316,SS316L,SUS430,SS416など 鉄鋼:軽鋼,炭素鋼,4140,4340,Q235,Q345B,20#,45#など 合金鋼 (15Cr,20Cr,42CrMo) など 銅:HPb63,HPb62,HPb61,HPb59,H59,H68,H80,H90など 銅,ブロンズ,赤銅など チタン:TC4 (TiAl6v4,グレードf5) プラスチック:ABS,PC,PE,POM,デリン,ナイロン,プラスチック,PP,PEI,ピークなど |
| プロセス | CNC加工,ターニング,フレーシング,スタンプリング,ラッシング,カットなど |
| リードタイム | 一般的にサンプルについては3~7日,サンプル承認後,詳細の量産はQtyです. |
| 表面処理 | 透明アノイド化,カラーアノイド化,化学フィルム,ブラシング,パッシバティング,パッシバティング,ポーリング,クロミング,サンドブレーシング,レーザー彫刻,亜鉛塗装,オキシドブラック,ニッケル塗装,クロム塗装炭化物熱処理 炭化物 塗装 |
| 試験装置 | 2D測定器,プロジェクター,高度計,マイクロメーター,スレッドゲージ,硬さ,テスター,キャリパー,ピンゲージ,塩噴霧テストマシンなど |
| QCシステム | 発送前100%の検査 |
| 適用する | 自動車部品,機械部品,コンピュータ部品,医療部品,家電部品,電気機器部品,電気機器部品,電子製品部品,電子部品,発電機部品変電器部品ダイナモ部品,発電機部品,文具,電源スイッチ,ミニチュアスイッチ,建築,商品,A/V機器 |
| ファイル形式 | Solidworks,プロ/エンジニア,CAD,PDF,JPG,DXF,IGS |
| 梱包 | プラスチック袋内側 標準紙箱外側 または顧客の要求に応じて |
| 船舶 | 商品は海で,空で,国際エクスプレスで送ることができます. DHL,FedEx,TNT,UPSで. |
| サービス | 熱心で迅速な対応サービス 専門外貿易チーム |
| 構造 | ボールビーズの構造 | 斜面構造 | 孔付き構造 | 爪の構造 |
|---|---|---|---|---|
| 接触阻害 | ≤ 10mΩ | ≤ 30mΩ | ≤ 50mΩ | ≤ 5mΩ |
| 長い使用期間 | 10000以上 | 10000以上 | 10000以上 | 500以上 |
| 推奨する電流 | 10A 最大 | 10A 最大 | 10A 最大 | 10A 最大 |
| 主な応用分野 | 主に充電と振動と衝撃の特定の要件を条件にするために使用 | 主に消費電子機器の充電または信号伝送に使用される | 主に信号伝達やアンテナ接地などに使われます | 主に使用される高周波,反即時,高い信頼性が要求される状況,例えば基地局,軍事産業,車両. |
| コメント | 数珠は内部の接触を増やし,接触が安定し,針のスペースが多くなるほど | 市場で最も一般的に使用される構造 | スペースは小さいが,コンタクトは安定していない.電流はスプリングを通って簡単に流れ,充電は推奨されない. | 針と針管は,接触安定性を高めるために複数の接触を持っています |
注文する方法
* 図面やサンプルを送信します
* プロジェクト評価を行います
試料を作って送ります
試料が良いと思うなら 30%の預金で注文してください
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* 商品を宅配会社に配達します
